Mặt Bích Hàn Welding Neck Flanges JIS20K

Loại: Mặt bích theo tiêu chuẩn JIS

Mô tả sản phẩm:

Quy Cách: DN10 đến DN1000

Áp suất làm việc: 20kg/cm2

Vật Liệu: Thép carbon steel, SS400, Q235, A105, F304 / L, F316 / L

Mô tả sản phẩm: Theo tiêu chuẩn JIS B2220-2004

Sử dụng: Năng lượng điện, dầu khí, khí tự nhiên, hóa chất, đóng tầu, thiết bị nhiệt, làm giấy, hệ thống cấp thoát nước, đường ống pccc, ngành công nghiệp, thực phẩm, đóng tàu, và hệ thống lạnh,vv

Giá: Liên hệ

THÔNG SỐ KỸ THUẬT:

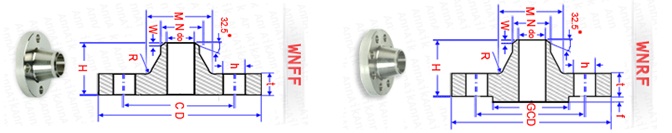

JIS STANDARD - 20K WNRF

Nominal	D	C	h	Holes	dO	G	f	t	N	M	W	H	R	KG
Pipe Size	D	C	h	Holes	dO	G	f	t	N	M	W	H	R	KG
10	90	65	15	4	12.7	46	1	14	17.3	29	1.25	33	4	0.61
15	95	70	15	4	16.1	51	1	14	21.7	34	1.25	34	4	0.7
20	100	75	15	4	21.4	56	1	16	27.2	39	1.25	36	4	0.88
25	125	90	19	4	27.2	67	1	16	34	47	1.25	38	4	1.37
32	135	100	19	4	35.5	76	2	18	42.7	56	1.25	41	5	1.73
40	140	105	19	4	41.2	81	2	18	48.6	62	1.25	41	5	1.85
50	155	120	19	8	52.7	96	2	18	60.5	75	1.25	42	5	2.12
65	175	140	19	8	65.9	116	2	20	76.3	92	1.25	48	5	3.11
80	200	160	23	8	78.1	132	2	22	39.1	105	1.25	51	6	4.3
90	210	170	23	8	90.2	145	2	24	101.6	118	1.25	54	6	5.08
100	225	185	23	8	102.3	160	2	24	114.3	134	1.25	58	6	5.95
125	270	225	25	8	126.6	195	2	26	139.8	162	1.25	64	6	9.31
150	305	260	25	12	151	230	2	28	165.2	192	1.25	73	6	12.6
200	350	305	25	12	199.9	275	2	30	216.3	244	1.25	77	6	16.6
250	430	380	27	12	248.8	345	2	34	267.4	298	1.25	87	6	28.3
300	480	430	27	16	297.9	395	3	36	318.5	352	1.25	94	8	34.9
350	540	480	33	16	333.4	440	3	40	355.6	398	1.25	110	8	50.2
400	605	540	33	16	381	495	3	46	406.4	452	1.25	123	10	71.7
450	675	605	33	20	431.8	560	3	48	457.2	510	1.25	134	10	92.8
500	730	660	33	20	482.6	615	3	50	508	561	1.25	136	10	108
550	795	720	39	20	533.4	670	3	52	558.8	616	1.25	143	10	128
600	845	770	39	24	584.2	720	3	54	609.6	670	1.25	149	10	144

GIÁ MẶT BÍCH - MẠ KẼM NHÚNG NÓNG (01/03/2014)

TÊN HÀNG		MẶT BÍCH BS			MẶT BÍCH JIS			MẶT BÍCH BS4504			ANSI #150
TÊN HÀNG		BS5K	BS10K	Mù 10K	JIS10K	JIS20K	MÙ JIS10K	PN16	Mù PN16	PN25	ANSI #150
DN15	Ø 21	24,000	30,000	42,000	37,000	-	51,000	40,000	54,000	46,000	64,000
DN20	Ø 27	29,000	33,000	46,000	48,000	-	67,000	46,000	61,000	54,000	76,000
DN25	Ø 34	31,000	44,000	62,000	58,000	-	82,000	54,000	73,000	66,000	91,000
DN32	Ø 42	35,000	52,000	73,000	63,000	68,000	88,000	66,000	90,000	84,000	93,000
DN40	Ø 49	40,000	55,000	77,000	65,000	84,000	91,000	84,000	114,000	114,000	105,000
DN50	Ø 60	49,000	63,000	88,000	89,000	100,000	124,000	96,000	131,000	156,000	114,000
DN65	Ø 76	56,000	77,000	107,000	109,000	131,000	152,000	134,000	182,000	186,000	166,000
DN80	Ø 90	70,000	93,000	130,000	131,000	189,000	184,000	156,000	212,000	240,000	223,000
DN100	Ø 114	81,000	103,000	144,000	160,000	223,000	224,000	198,000	269,000	276,000	338,000
DN125	Ø 141	97,000	131,000	184,000	171,000	366,000	240,000	276,000	376,000	360,000	389,000
DN150	Ø 168	126,000	185,000	259,000	257,000	486,000	360,000	348,000	473,000	456,000	457,000
DN200	Ø 219	189,000	234,000	328,000	360,000	606,000	504,000	504,000	685,000	660,000	709,000
DN250	Ø 273	263,000	360,000	504,000	514,000	-	720,000	780,000	1,060,000	936,000	903,000
DN300	Ø 325	343,000	480,000	672,000	566,000	-	792,000	972,000	1,321,000	1,176,000	1,491,000
DN350	Ø 355	555,000	566,000	793,000	807,000	-	1,131,000	1,500,000	2,039,000	2,100,000	2,411,000
DN400	Ø 406	628,000	841,000	1,178,000	1,234,000	-	1,727,000	1,860,000	2,528,000	2,460,000	3,129,000
DN450	Ø 457	729,000	998,000	1,397,000	1,626,000	-	2,277,000	2,700,000	3,670,000	3,280,000	-
DN500	Ø 508	785,000	1,110,000	1,554,000	1,963,000	-	2,748,000	3,360,000	4,567,000	4,440,000	-
DN550	Ø 556	1,009,000	1,402,000	1,963,000	2,860,000	-	4,004,000	4,380,000	5,953,000	5,322,000	-
DN600	Ø 610	1,851,000	2,636,000	3,690,000	3,589,000	-	5,024,000	5,220,000	7,096,000	6,600,000	-

GIÁ MẶT BÍCH – XI KẼM (01/03/2014)

TÊN HÀNG		MẶT BÍCH BS			MẶT BÍCH JIS			MẶT BÍCH BS4504			ANSI #150
TÊN HÀNG		BS5K	BS10K	Mù 10K	JIS10K	JIS20K	MÙ JIS10K	PN16	Mù PN16	PN25	ANSI #150
DN15	Ø 21	22,000	27,000	38,000	34,000	-	46,000	36,000	49,000	42,000	58,000
DN20	Ø 27	26,000	30,000	42,000	44,000	-	61,000	42,000	55,000	49,000	69,000
DN25	Ø 34	28,000	40,000	56,000	53,000	-	75,000	49,000	66,000	60,000	83,000
DN32	Ø 42	32,000	47,000	66,000	57,000	62,000	80,000	60,000	82,000	76,000	85,000
DN40	Ø 49	36,000	50,000	70,000	59,000	76,000	83,000	76,000	104,000	104,000	95,000
DN50	Ø 60	45,000	57,000	80,000	81,000	91,000	113,000	87,000	119,000	142,000	104,000
DN65	Ø 76	51,000	70,000	97,000	99,000	119,000	138,000	122,000	165,000	169,000	151,000
DN80	Ø 90	64,000	85,000	118,000	119,000	172,000	167,000	142,000	193,000	218,000	203,000
DN100	Ø 114	74,000	94,000	131,000	145,000	203,000	204,000	180,000	245,000	251,000	307,000
DN125	Ø 141	88,000	119,000	167,000	155,000	333,000	218,000	251,000	342,000	327,000	354,000
DN150	Ø 168	115,000	168,000	235,000	234,000	442,000	327,000	316,000	430,000	415,000	415,000
DN200	Ø 219	172,000	213,000	298,000	327,000	551,000	458,000	458,000	623,000	600,000	645,000
DN250	Ø 273	239,000	327,000	458,000	467,000	-	655,000	709,000	964,000	851,000	821,000
DN300	Ø 325	312,000	436,000	611,000	515,000	-	720,000	884,000	1,201,000	1,069,000	1,355,000
DN350	Ø 355	505,000	515,000	721,000	734,000	-	1,028,000	1,364,000	1,854,000	1,909,000	2,192,000
DN400	Ø 406	571,000	765,000	1,071,000	1,122,000	-	1,570,000	1,691,000	2,298,000	2,236,000	2,845,000
DN450	Ø 457	663,000	907,000	1,270,000	1,478,000	-	2,070,000	2,455,000	3,336,000	2,982,000	-
DN500	Ø 508	714,000	1,009,000	1,413,000	1,785,000	-	2,498,000	3,055,000	4,152,000	4,036,000	-
DN550	Ø 556	917,000	1,275,000	1,785,000	2,600,000	-	3,640,000	3,982,000	5,412,000	4,838,000	-
DN600	Ø 610	1,683,000	2,396,000	3,355,000	3,263,000	-	4,567,000	4,745,000	6,451,000	6,000,000	-

GIÁ MẶT BÍCH ĐEN CÁC LOẠI (01/06/12)

TÊN HÀNG		MẶT BÍCH BS			MẶT BÍCH JIS			MẶT BÍCH BS4504			ANSI #150
TÊN HÀNG		BS5K	BS10K	Mù 10K	JIS10K	JIS20K	MÙ JIS10K	PN16	Mù PN16	PN25	ANSI #150
DN15	Ø 21	20,000	25,000	35,000	30,000	-	43,000	33,000	45,000	38,000	53,400
DN20	Ø 27	24,000	27,000	38,000	39,000	-	56,000	38,000	51,000	45,000	63,100
DN25	Ø 34	25,000	37,000	51,000	48,000	-	68,000	45,000	61,000	55,000	75,700
DN32	Ø 42	29,000	43,000	61,000	51,000	56,000	73,000	55,000	75,000	70,000	77,700
DN40	Ø 49	33,000	45,000	63,000	53,000	70,000	76,000	70,000	95,000	95,000	87,400
DN50	Ø 60	40,000	52,000	73,000	72,000	83,000	103,000	80,000	109,000	130,000	95,100
DN65	Ø 76	47,000	64,000	90,000	90,000	112,000	129,000	110,000	152,000	155,000	138,100
DN80	Ø 90	59,000	78,000	109,000	110,000	160,000	156,000	130,000	177,000	200,000	185,700
DN100	Ø 114	68,000	87,000	121,000	133,000	189,000	190,000	160,000	224,000	230,000	281,900
DN125	Ø 141	82,000	111,000	155,000	143,000	311,000	204,000	220,000	313,000	300,000	323,800
DN150	Ø 168	106,000	156,000	218,000	214,000	413,000	306,000	280,000	394,000	380,000	381,000
DN200	Ø 219	159,000	197,000	276,000	300,000	515,000	428,000	440,000	571,000	550,000	590,500
DN250	Ø 273	221,000	303,000	424,000	429,000	-	612,000	650,000	883,000	780,000	752,400
DN300	Ø 325	288,000	404,000	565,000	471,000	-	673,000	790,000	1,101,000	980,000	1,242,900
DN350	Ø 355	476,000	486,000	680,000	686,000	-	979,000	1,290,000	1,699,000	1,750,000	2,009,300
DN400	Ø 406	538,000	721,000	1,010,000	1,048,000	-	1,495,000	1,590,000	2,107,000	2,050,000	2,607,500
DN450	Ø 457	625,000	856,000	1,198,000	1,381,000	-	1,971,000	2,400,000	3,058,000	2,733,600	-
DN500	Ø 508	673,000	952,000	1,333,000	1,667,000	-	2,379,000	2,900,000	3,806,000	3,700,000	-
DN550	Ø 556	865,000	1,202,000	1,683,000	2,429,000	-	3,466,000	3,800,000	4,961,000	4,434,600	-
DN600	Ø 610	1,587,000	2,260,000	3,163,000	3,048,000	-	4,350,000	4,500,000	5,913,000	5,500,000	-
